ECPとは
1. 概 要

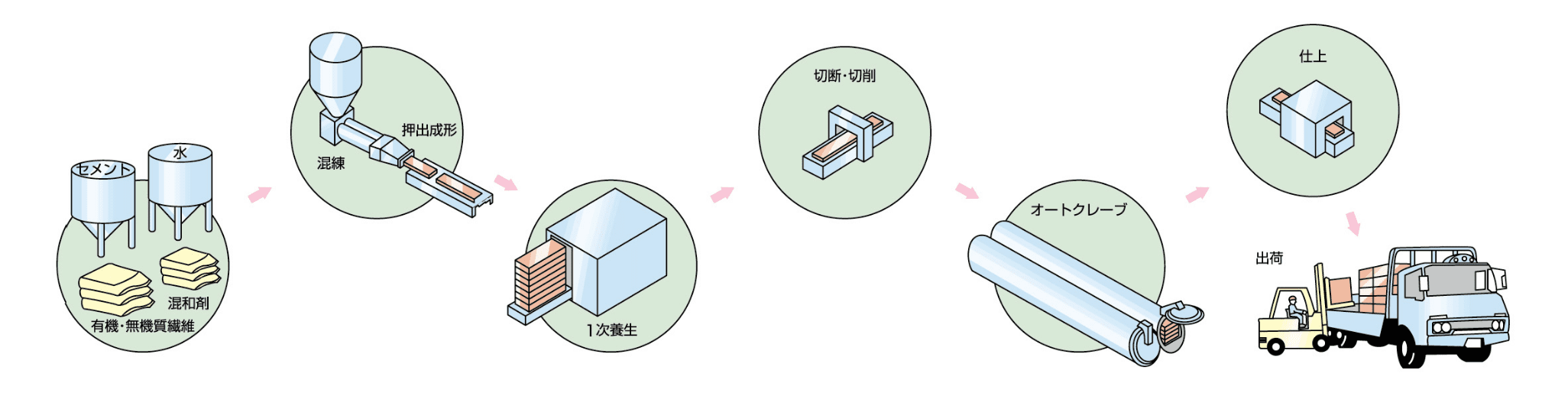

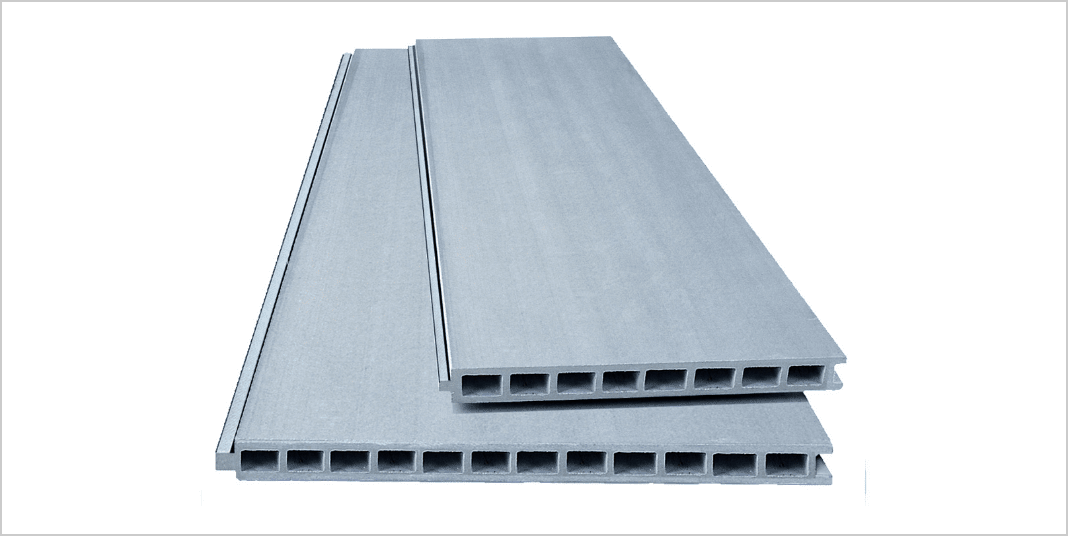

押出成形セメント板 (Extruded Cement Panel.略称 : ECP) は、主として中高層の鉄骨建築物における外壁および間仕切壁に用いる材料で、セメント・けい酸質原料および繊維質原料を主原料として、中空を有する板状に押出成形しオートクレーブ養生したパネルです。
2. 規格および仕様
押出成形セメント板の日本工業規格は、2003年（JIS A 5441: 2003）が制定され、その後2023年(JIS A5441: 2023)に改正されました。
(1)種類と形状寸法 単位(mm)/ 長さ5000以下(一部4000以下)
-
表面形状による種類と形状例

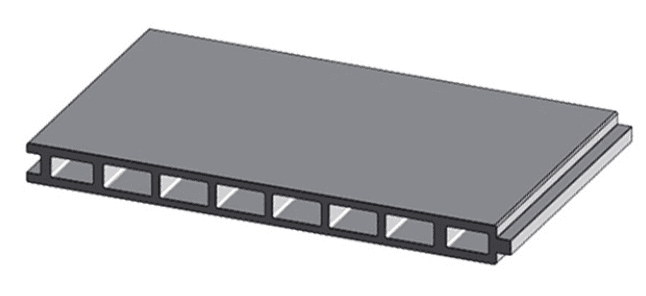

フラットパネル
表面を平滑にしたパネル
-
厚さ 働き幅 50 450 , 500 , 600 60 450 , 500 , 600 , 900 , 1000 , 1200 75 600 , 900 100 600 -

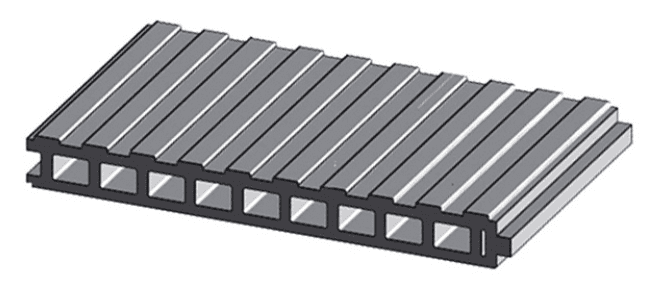

デザインパネル
表面にリブ及びリブに類する
凹凸を施したパネル
-
厚さ 働き幅 60 600 , 900 75 600 -

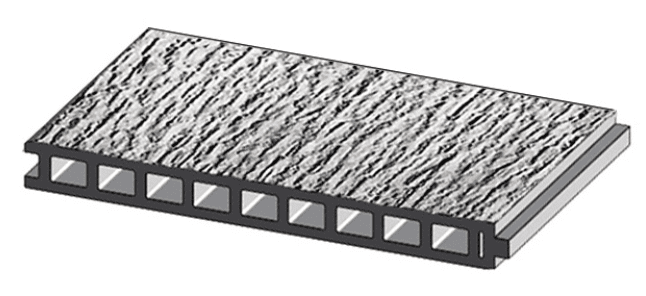

エンボスパネル
表面にエンボスを施したパネル
-
厚さ 働き幅 60 600 , 900 75 600
※JIS規格にはこれ以外に、タイルベースパネル、タイルベースフラットパネルが規格化されています。
(2)外壁標準工法
外壁に使用する場合は、Zクリップと呼ぶ取り付け金物を用いて取り付けを行ないます。この工法は、建物の変位追従性に優れた完全乾式工法です。押出成形セメント板の使い方により、縦張工法と横張工法があります。

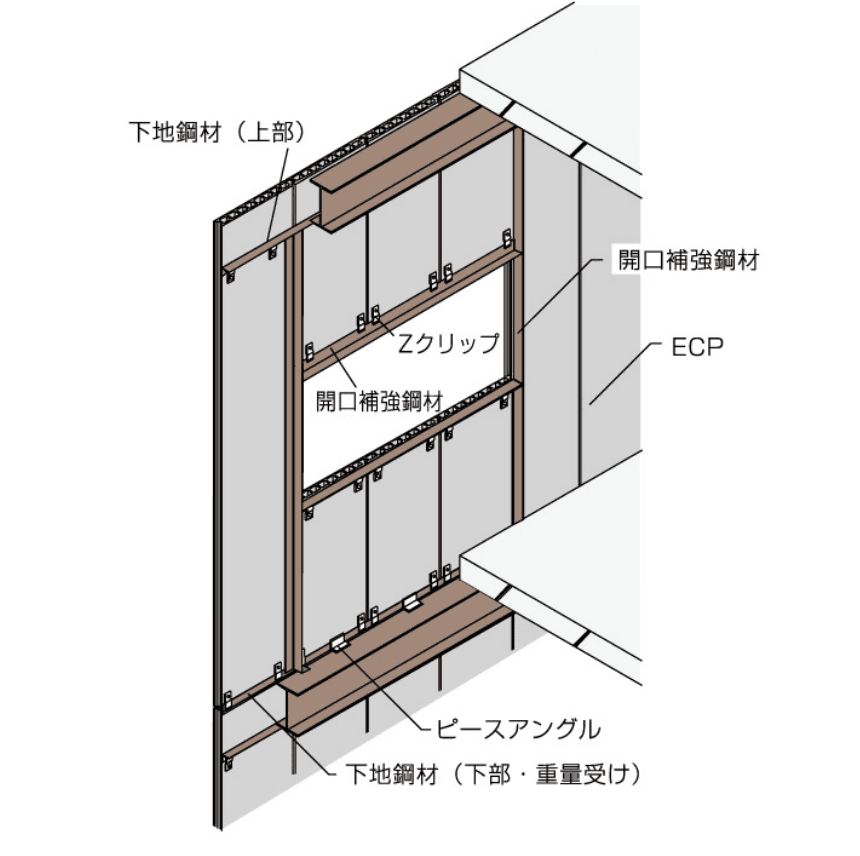

縦張工法
（公共建築工事標準仕様書 外壁パネル工法A種）
押出成形セメント板を縦使いし、建物の変位に対し、ロッキングにより追従させる工法です。
押出成形セメント板は、各段ごとに構造体に固定した下地鋼材で受け、四隅のZクリップで取り付けます。

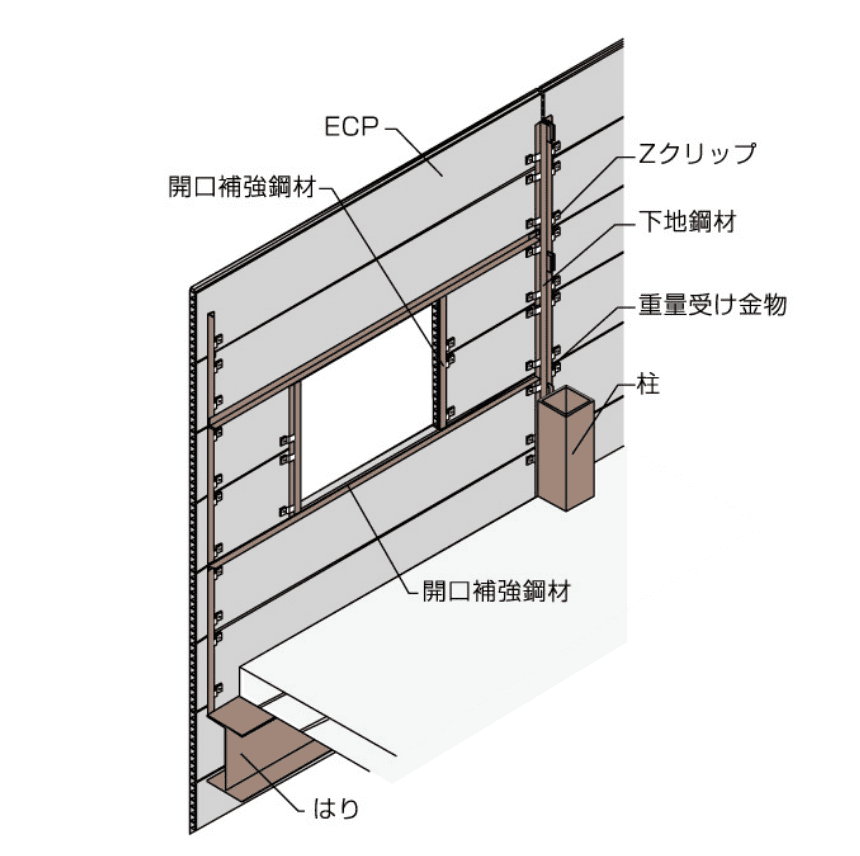

横張工法
（公共建築工事標準仕様書 外壁パネル工法B種）
押出成形セメント板を横使いし、建物の変位に対し、スライドにより追従させる工法です。
押出成形セメント板は、積み上げ3枚以下ごとに下地鋼材に固定した重量受け金物で受け、四隅のZクリップで取り付けます。
3. 特 長
- 力学的性能、耐久性能、耐火性能、耐震性能に優れています。
- タイル・塗装・素地など、自由に仕上げを選ぶことができます。
- 乾式工法のため、施工性に優れています。
- 工場でのプレカットにより、現場内での廃材の発生を少なくします。
4. 主な記載文献
- 「公共建築工事標準仕様書(建築工事編)」(公共建築協会)
- 「建築工事監理指針」(公共建築協会)
- JIS A 5541:2023 押出成形セメント板(日本規格協会)
- 「建築工事標準仕様書・同解説 JASS 27 乾式外壁工事」(日本建築学会)
- 「非構造部材の耐震設計施工指針・同解説および耐震設計施工要領」(日本建築学会)
- 「外壁接合部の水密設計および施工に関する技術指針」(日本建築学会)
- 「鉄骨建築内外装構法図集」(日本鉄鋼連盟)
5. 施工例

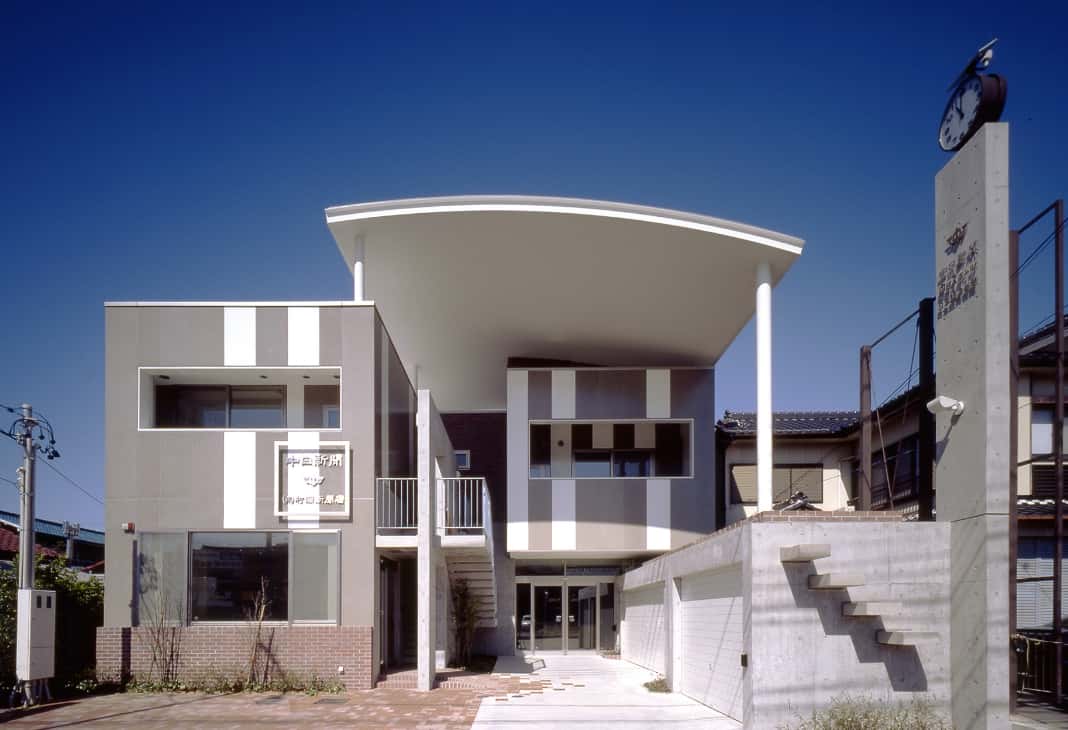

- 建物名
- 村瀬新聞店稲永店
- 所在地
- 名古屋市港区
- 設 計
- 裕建築設計
- 施 工
- 矢野建設

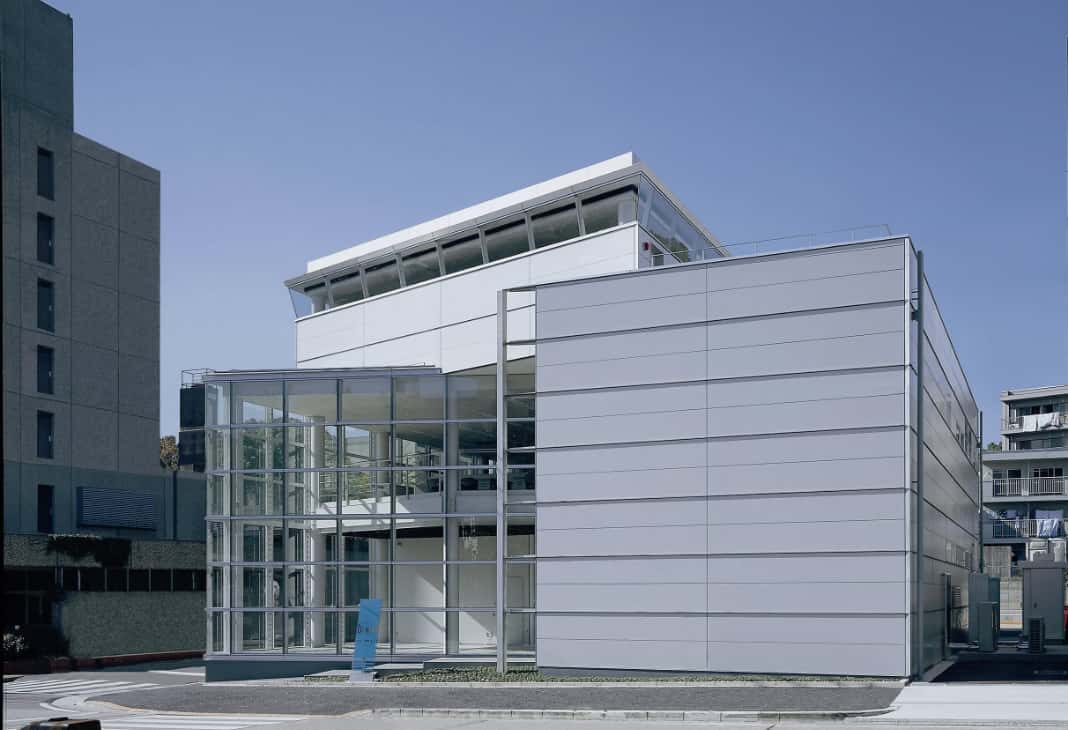

- 建物名
- ダイヘン中部支社
- 所在地
- 名古屋市千種区
- 設 計
- 竹中工務店
- 施 工
- 竹中工務店
ECP協会とは
1. 設立趣旨
1996年2月2日、建材産業の将来の発展と国民生活の住環境整備に寄与することを目的に、押出成形セメント板協会(ECP協会)を設立いたしました。1970年代に初めて量産化に成功した押出成形セメント板は、軽量で高強度、耐火性はもとより耐候性、遮音性、耐震性、断熱性に優れていることから幅広く使用され、今日わが国の建築物には欠かすことのできない建材になっています。さらに地球環境・健康に配慮した製品の開発など、押出成形セメント板の製造、販売を通じて社会に貢献し、なお一層技術研鑚、需要開拓につとめています。

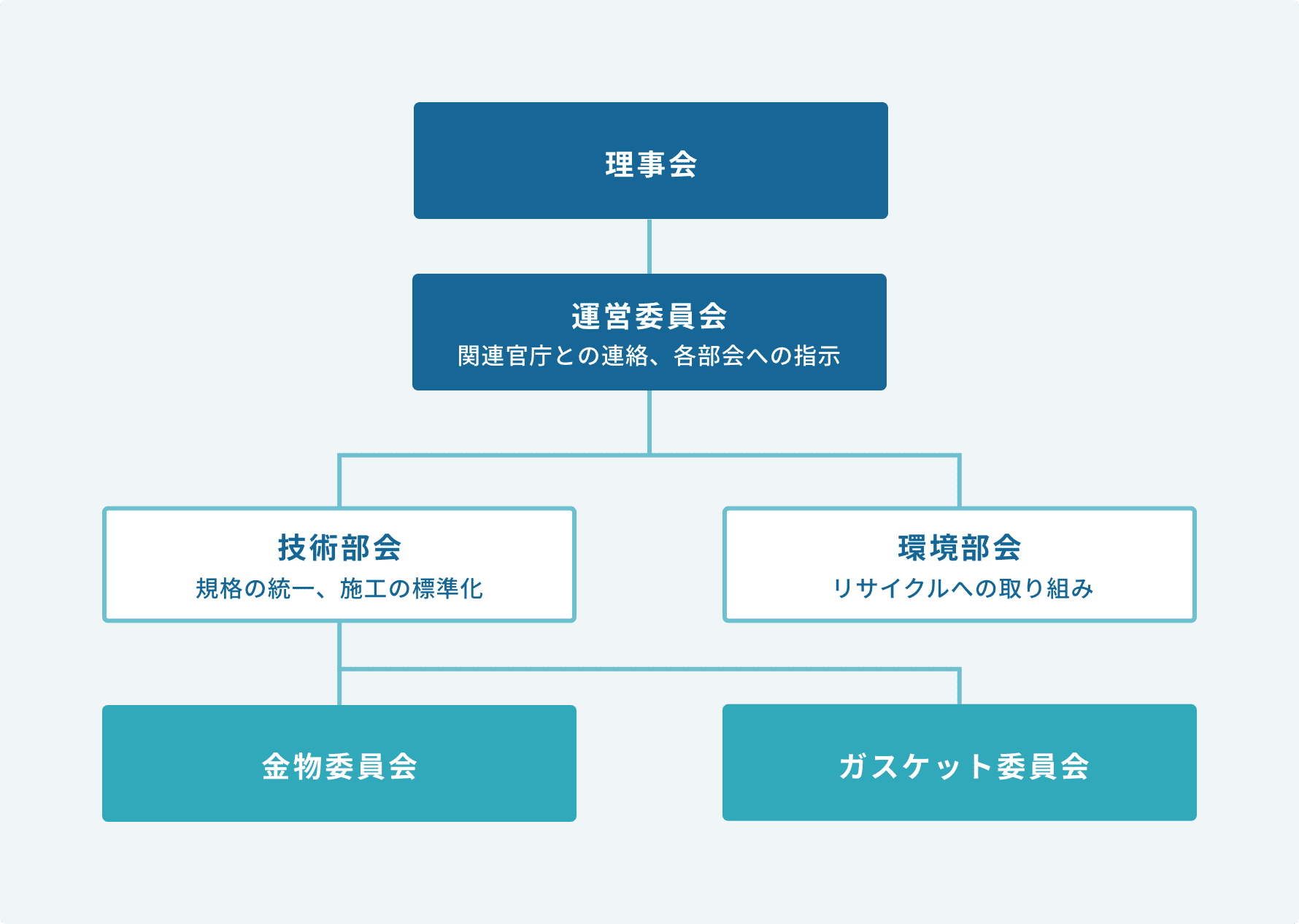

2. 組織とその役割
3. 会員
正会員
神戸市中央区浪花町15番地
東京都練馬区豊玉北6丁目5番15号
賛助会員（金物委員会）
埼玉県春日部市下柳880番
千葉県浦安市鉄鋼通り2丁目1番3号
名古屋市中川区江松5丁目103番地
千葉県流山市南流山3-10-7
東京都台東区東上野7-1-3 オカダビル2階
東京都江東区東雲2丁目11番6号
名古屋市港区藤前3丁目201番地
兵庫県加古川市西神吉町岸42-1
滋賀県彦根市大堀町440番
東京都台東区浅草橋4-10-8 TFAビル3F
賛助会員（ガスケット委員会）
東京都新宿区西新宿一丁目23番3号（廣和ビル）
大阪市淀川区西中島3丁目9番13号
東京都墨田区東向島4丁目43番8号
事務局
神戸市中央区浪花町15番地(ノザワ内)
